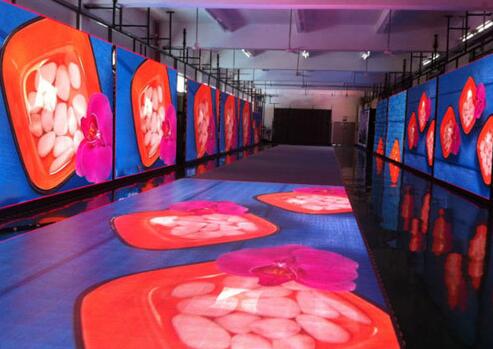

LED地砖显示屏是一种很好的展示方法，展示的信息量大，内容可以随时更新，并且有着非常好的广告和告示效果，非常引人的注意力。那么LED地砖显示屏的部件有哪些?其主要组成部件是：单元板、电源、控制卡、连线、单元板背面、单元板正面、开关电源和 LED 条屏控制卡。下面给大家详细介绍各个部件及其安装要点。
LED地砖显示屏结构
1、单元板
单元板是LED的显示核心部件之一，单元板的好坏，直接影响到显示效果的。单元板由LED�？椋酒蚉CB电路板组成。LED模块，其实是由很多个LED发光点用树脂或者塑料封装起来点阵。
2. 电源
一般使用的是开关电源，220V输入，5V直流输出。需要指出，由于LED显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。
3. 控制卡
我们推荐使用低成本的条屏控制卡，可以控制1/16扫的256x16个点的双色屏幕，可以组装出有成本优势的LED屏幕。该控制卡属于异步卡，就是说，该卡可以断电保存信息，不需要连接PC都可以显示储存在里面的信息。采购单元板的时候，要询问清楚参数。
4. 关于16PIN08接口
由于单元板和控制卡的厂家众多，所以单元板的接口式样众多，在组装LED屏的时候，必须先确定接口的一致性，才方便组装。这里只介绍常用的LED接口：LED行业编号：16PIN 08接口：他的接口顺序如下：2 A B C D G1 G2 STB CLK 16 1 N N N EN R1 R2 N N 15
5. 连线
分为数据线，传输线，和电源线。数据线用于连接控制卡和LED单元板的排线，传输线用于连接控制卡和电脑。电源线，就是用来连接电源和控制卡，电源和LED单元板。连接单元板的电源线的铜芯直径不小于1mm(毫米)。
配件制作
1、排线(数据线)制作
排线和电脑机箱里面的数据线类似，只是线的宽度有点差异。可以在电脑城买到相关的材料。制作排线的材料有：排线，排线头，排线帽。制作步骤，把线头用剪刀剪平，然后放头排线头，(注意线和头的平衡)，然后放进压线钳的中央，用力压紧，然后把线绕过来，安装排线帽。排线帽很重要，可以有效保护排线，让排线更加结实，不要省。
2、电源线制作
电源分为220V电源线 和5V电源线。220V电源线用于连接开关电源到市电，采用3脚插头，可以在五金店买到。这里着重讲述5V直流电的电源线，由于5V的电流比较大，采用铜芯直径在1mm以上的红黑对线(务必要红黑)。有条件的话，将线的两头装上金属件
3、RS232线制作
RS232线，用于连接电脑和控制卡，更新屏幕数据。这里需要用到DB9头和网线(可以在电脑城买到)。仔细观察DB9头，上面有数字的，将5连接棕，将3连接棕白。将网线夹紧，装好在DB9头。(这里很重要，一定要夹紧，自己用力拉几下，看看是否一拉就断)。然后用万用表测量一下两头，是否导通。这里需要指出，DB9的头分公头和母头的。计算机后面的属于母座，所以要买个公插对应。
【布线指南】
第1步：检查电源电压，找出直流正负 连接开关电源，将220V电源线连接到开关电源，(确认连接正确后，连接到AC或者NL接线柱)然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。
第2步： 先把电源关闭。将V+连接红色线，V-连接黑线，分别连接到控制卡和LED单元板，黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线。完成后，请检查，连接是否正确。
第3步： 连接控制和单元板，用做好的排线，连接。注意方向，不能接反。请注意，单元板2个16PIN的接口，1个是输入，1个是输出，靠近74HC245/244的是输入，将控制卡连接到输入。输出连接到下一个单元板的输入。
第4步： 连接RS232数据线，将做好的数据线一头连接电脑的DB9串口，另一头连接控制卡，将DB9的5脚(棕)连接到控制卡的GND，将DB9的3脚(棕白)连接到控制卡的RS232-RX。如果你的PC没有串口，可以到电脑城买条USB转RS232串口的转换线。
第5步： 再次检查连线，是否正确，黑线连接的是-V和GND。红线连接的是+V和VCC +5V。
第6步： 接通220V，正常情况下，电源灯亮，控制卡亮，屏幕有显示。如果不正常，请检查连线。或者查看错误检修。
外框制作
1、支架制作
根据不同的应用场合，外框要求不一样，内嵌安装的时候，不需要外框，但是需要一个安装支架。安装支架一般用铝型材，比较轻便，切割加工容易。我们也可以用万能角铁(就是有很多孔的直角形的铁条)。我们可以看到单元板背面有安装用的铜柱，是用来把单元板固定在支架，支架应该长一点，预留灯箱的安装孔。把单元板，控制卡，电源都固定在支架，数据线和220V电源线要绑在支架上，要绑好，打个结。
2、简易框制作流程
单元板亮度不一，或者应用的场合可能有水花，这个时候就需要在屏幕表面贴一个有机玻璃，有机玻璃一般采用茶色，或者暗红色的。有机玻璃可以在广告和装饰材料店买到，是按斤买的。我们采用薄一点的，太薄可能容易弯曲。这里需要提醒，由于有机玻璃的切割需要技巧，在买的时候，准备好尺寸，让店铺帮你切割。
3、不锈钢框制作流程
不锈钢的外框，只是在简易边框的基础上，包一层薄薄的不锈钢皮。看上去美观，大方，增加附加值。至于包框的流程需要用到折边机，我们可以到厨具制作的小五金厂，代为加工。到专业LED外框专业制作店。专业店，差别就是包边的接缝的很小。
4、铝合金外框
我们可以到铝合金型材的材料店购买到符合屏幕厚度的材料，然后切割组装。
错误排除
1. 无显示
检查电源连接，确认电源灯和控制卡上灯是否亮，测量电源控制卡，单元板的电压，是否正常。 如果电源正常，请检查控制控制卡与单元板的连接。采用替换配件的方法，排除错误。
2. 显示混乱
情况1，2个单元板显示相同的内容。--请用软件，重新设定屏幕的大小。
情况2，很暗。--请用软件，设定OE电平。
情况3，隔行亮。数据线接触不好，请重新连接。
情况4，某些汉字显示不正常。--属于正常，不在国标字库内的汉字和符号。
情况5，屏幕某些区域没显示。更换单元板。
